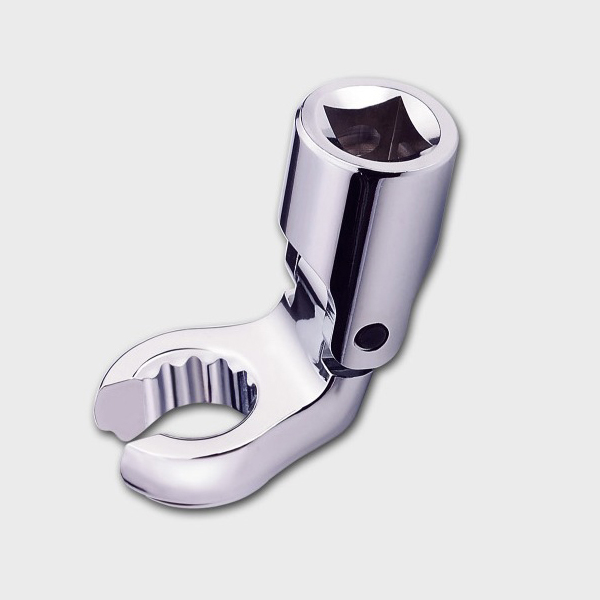

CM-520D
  • Made with chrome vanadium steel (6140)
  • Mirror polish & satin finish
  • Flexible head folds up to 200∘
  • Traditional flare nut wrench and crowfoot function
  • Combine use with F-bar, H-bar, T-bar, speed-handle...etc.
  • Suitable for all hydraulic , fuel , oil brake , A/C , O2 Sensor , auto tool and air line work.

proimages/product/Wrench_Set/11-15/CM-520A/d1.jpg proimages/product/Wrench_Set/11-15/CM-520A/d2.jpg proimages/product/Wrench_Set/11-15/CM-520A/d5.jpg proimages/product/Wrench_Set/11-15/CM-520A/d6.jpg
Metric

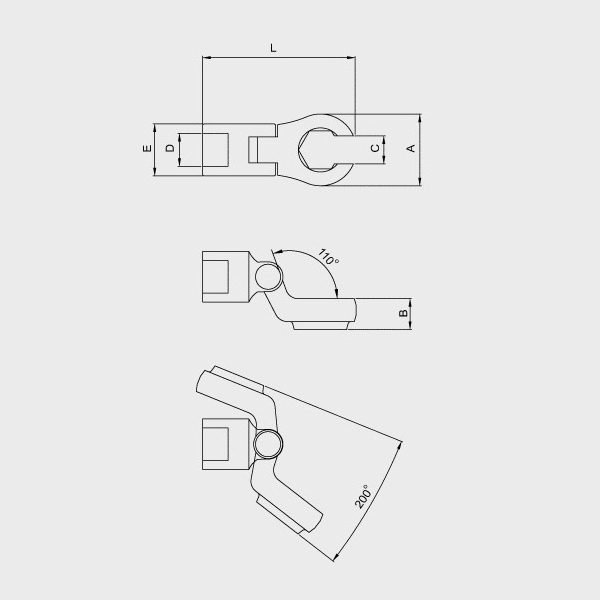

SIZEABCD1E1L1(mm)D2E2L2(mm)
6 15 7 4.5 3/8"SQ 18.8 45 1/2"SQ 24.7 52
7 15 7 5 3/8"SQ 18.8 45 1/2"SQ 24.7 52
8 18 7 6 3/8"SQ 18.8 49 1/2"SQ 24.7 52
9 18 7 6.5 3/8"SQ 18.8 49 1/2"SQ 24.7 55
10 18 7 7 3/8"SQ 18.8 49 1/2"SQ 24.7 55
11 22 9 8.5 3/8"SQ 18.8 53 1/2"SQ 24.7 59
12 22 9 9 3/8"SQ 18.8 53 1/2"SQ 24.7 59
13 26 11 10 3/8"SQ 18.8 60 1/2"SQ 24.7 66
14 22 11 11 3/8"SQ 18.8 60 1/2"SQ 24.7 59
15 26 11 12 3/8"SQ 18.8 60 1/2"SQ 24.7 66
16 32 13 13 3/8"SQ 24.7 73.5 1/2"SQ 24.7 73.5
17 32 13 14 3/8"SQ 24.7 73.5 1/2"SQ 24.7 73.5
18 32 13 14.5 3/8"SQ 24.7 73.5 1/2"SQ 24.7 73.5
19 32 13 15 3/8"SQ 24.7 73.5 1/2"SQ 24.7 73.5
21 37 16 16 3/8"SQ 24.7 85 1/2"SQ 24.7 80
22 37 16 17 3/8"SQ 24.7 85 1/2"SQ 24.7 80
24 40 16 18 3/8"SQ 24.7 91 1/2"SQ 24.7 82
27 45 17 20 1/2"SQ 24.7 86
30 49 21 22 1/2"SQ 39.5 102
32 49 23 24 1/2"SQ 39.5 102
Item No.(3/8")Content
CM-520D-M7 8-10-12-14-17-19-22
CM-520D-M10 8-9-10-11-12-13-14-15-17-19
CM-520A-M12 8-9-10-11-12-13-14-15-16-17-18-19
Item No. (1/2")   Content
CM-520D-M8 13-14-15-16-17-19-22-24
CM-520D-M9 17-18-19-21-22-24-27-30-32
CM-520D-M11 13-14-15-16-17-18-19-22-24-27
CM-520D-M13 13-14-15-16-17-18-19-21-22-24-27-30-32
SAE
SIZEABCD1E1L1(mm)D2E2L2(mm)
1/4" 15 7 4.5 3/8"SQ 18.8 45 1/2"SQ 24.7 51
5/16" 18 7 6 3/8"SQ 18.8 49 1/2"SQ 24.7 52
3/8" 18 7 7 3/8"SQ 18.8 49 1/2"SQ 24.7 55
7/16" 22 9 8.5 3/8"SQ 18.8 53 1/2"SQ 24.7 59
1/2" 22 9 9 3/8"SQ 18.8 53 1/2"SQ 24.7 66
9/16" 26 11 11 3/8"SQ 18.8 60 1/2"SQ 24.7 66
5/8" 32 13 13 3/8"SQ 24.7 73.5 1/2"SQ 24.7 73.5
11/16" 32 13 14 3/8"SQ 24.7 73.5 1/2"SQ 24.7 73.5
3/4" 32 13 15 3/8"SQ 24.7 73.5 1/2"SQ 24.7 73.5
13/16" 37 16 16 3/8"SQ 24.7 85 1/2"SQ 24.7 80
7/8" 37 16 17 3/8"SQ 24.7 85 1/2"SQ 24.7 80
15/16" 40 16 18 3/8"SQ 24.7 85 1/2"SQ 24.7 82
1" 45 17 20 1/2"SQ 24.7 86
1-1/16" 45 17 20 1/2"SQ 24.7 86
1-1/8" 49 21 22 1/2"SQ 39.5 102
1-1/4" 49 23 24 1/2"SQ 39.5 102
Item No.(3/8")Content
CM-520D-S8 5/16"-3/8"-7/16"-1/2"-9/16"-5/8"-11/16"-3/4"
CM-520D-S10 5/16"-3/8"-7/16"-1/2"-9/16"-5/8"-11/16"-3/4"-13/16"-7/8"
CM-520D-S12 1/4"-5/16"-3/8"-7/16"-1/2"-9/16"-5/8"-11/16"-3/4"-13/16"-7/8"-15/16"
Item No.(1/2")Content
CM-520D-S9 11/16"-3/4"-13/16"-7/8"-15/16"-1"-(1-1/16")-(1-1/8")-(1-1/4")
CM-520D-S10 5/8"-11/16"-3/4"-13/16"-7/8"-15/16"-1"-(1-1/16")-(1-1/8")-(1-1/4")
CM-520D-S12 1/2"-9/16"-5/8"11/16"-3/4"-13/16"-7/8"-15/16"-1"-(1-1/16")-(1-1/4")
